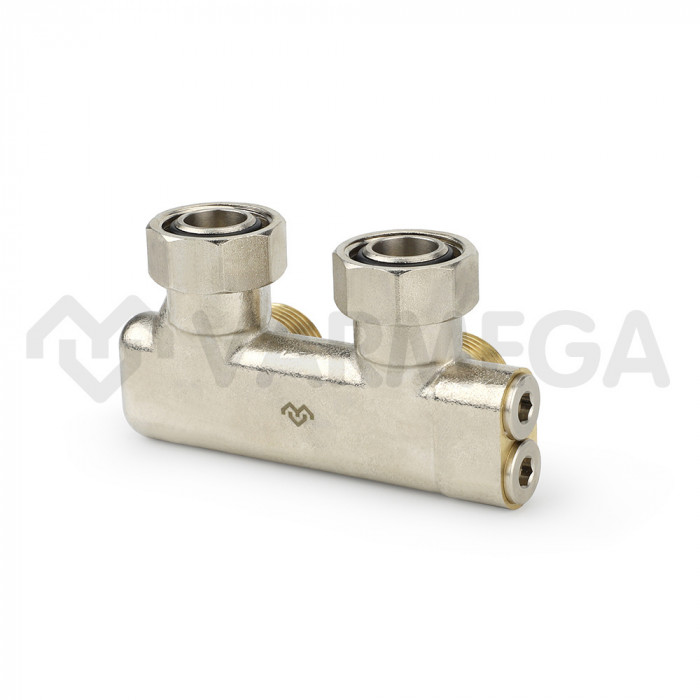

Узел нижнего подключения Varmega VM13901, 3/4"EKх3/4"EK НР-ВР, угловой, перекрестный

Подключение отопительных приборов

Узлы Varmega предназначены для нижнего подключения отопительных приборов в системах отопления. Эти узлы подходят для работы с трубами из различных материалов: стальных, медных, полипропиленовых, пластиковых и металлополимерных. Важно учитывать, что расстояние между выходами радиаторов должно быть 50 мм для использования стандартных двойных узлов. Если расстояние нестандартное, можно применять одинарные узлы.

Компоненты узлов снабжены встроенными шаровыми кранами. Эти краны позволяют полностью отключать отопительный прибор от системы при необходимости. Для управления кранами используется отвертка с плоским шлицем. Также существуют различные типы узлов: прямой узел для подключения радиатора к трубам, выходящим из пола, и угловой узел для труб, выходящих из стены.

Характеристики и особенности

Для крепления узлов к радиаторам с резьбой 3/4" используются накидные гайки. Если радиатор имеет присоединительные отверстия с резьбой 1/2", для установки требуются переходные адаптеры Varmega VM14401. Однако, важно отметить, что регулировать количество теплоносителя через отопительный прибор с помощью шаровых кранов не допускается.

Узлы Varmega могут работать при максимальной температуре до 120°C и рабочем давлении до 10 бар. Эти узлы имеют никелированное покрытие и выполнены из латунного материала. Тип арматуры узла относится к узлу нижнего подключения, а арматура имеет перекрестный тип.

Виды и модификации узлов Varmega

• Одинарный со встроенным шаровым краном в угловом и прямом исполнении. Предназначен для подключения радиаторов к двухтрубной системе. Для подключения одного радиатора требуется два одинарных узла.
• Сдвоенный с межосевым расстоянием 50 мм со встроенными шаровыми кранами в угловом и прямом исполнении. Предназначен для подключения радиаторов к двухтрубной системе.
• Сдвоенный байпасный с межосевым расстоянием 50 мм со встроенными шаровыми кранами и байпасным вентилем в угловом и прямом исполнении. Предназначен для подключения радиаторов к однотрубной системе.
• Сдвоенный перекрестный с межосевым расстоянием 50 мм со встроенными запорными вентилями в угловом и прямом исполнении. Предназначен для подключения радиаторов к двухтрубной системе в случае несовпадения подключения подающего и обратного трубопроводов.

Узел Varmega характеризуется резьбовым типом присоединения и двойным типом крана. Присоединительный размер составляет 3/4х3/4 дюймов по стандарту ЕК. Вид присоединения - Внутренняя/Наружная Резьба (ВР-НР). В комплекте узлов термоголовка отсутствует.
