Конвектор STOUT: Компактное отопление для дома и квартиры
Конвектор внутрипольный STOUT типа SCN — это конвекционный отопительный прибор, который встраивается в пол. Он предназначен для использования в системах водяного отопления жилых и общественных зданий. Установка возможна у витражного остекления, не нарушая эстетику помещения и обеспечивая защиту от потоков холодного воздуха, поступающих от окон.
Конструкция и материалы

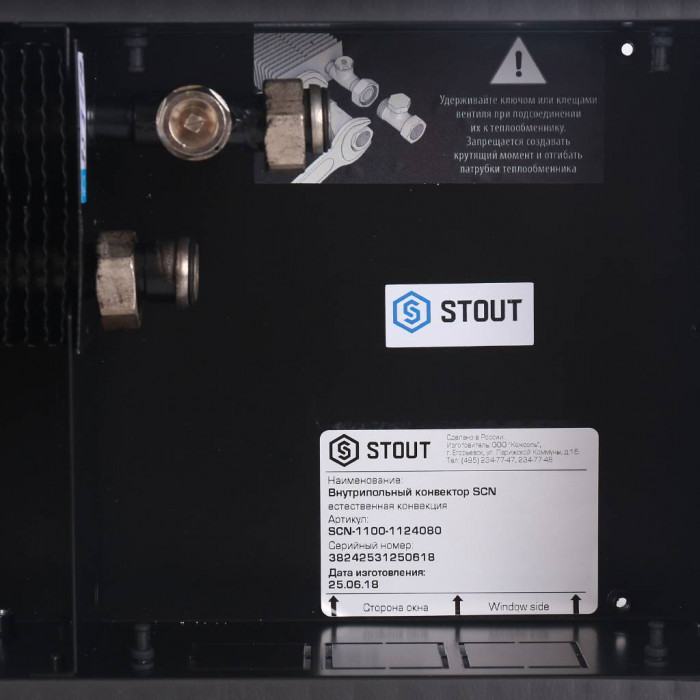

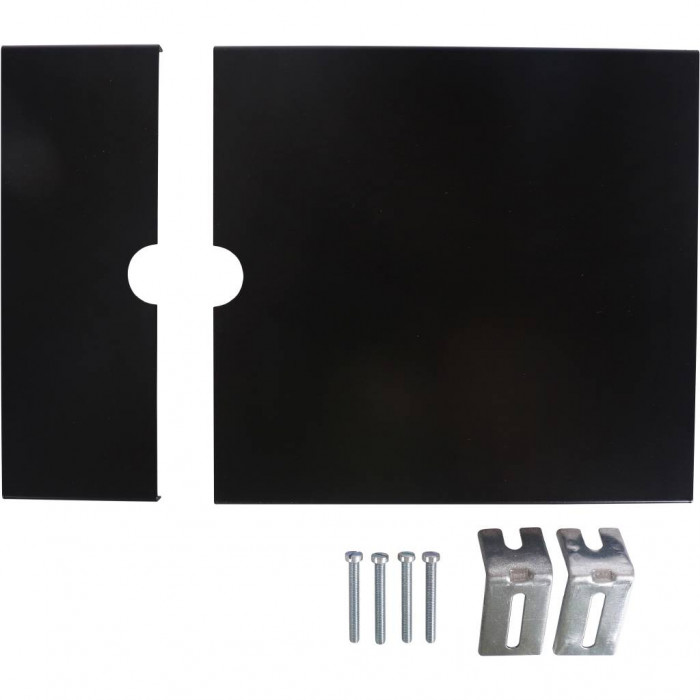

Конвектор SCN состоит из корпуса, теплообменника, декоративной решетки и монтажного комплекта. Корпус изготовлен из листовой оцинкованной стали толщиной 1 мм и покрыт черной порошковой эмалью. Верхний край корпуса оснащен рамкой для установки декоративной решетки. В стенках корпуса предусмотрены отверстия для подключения конвектора к трубопроводам системы отопления.

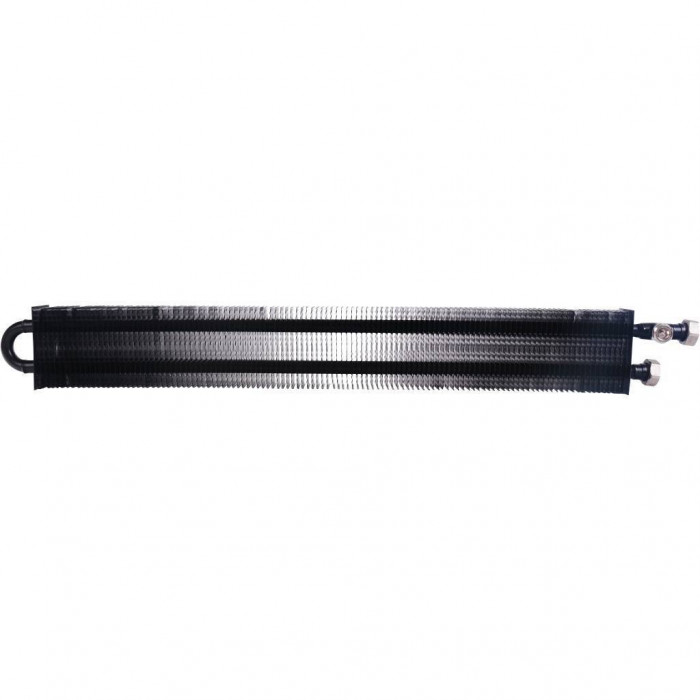

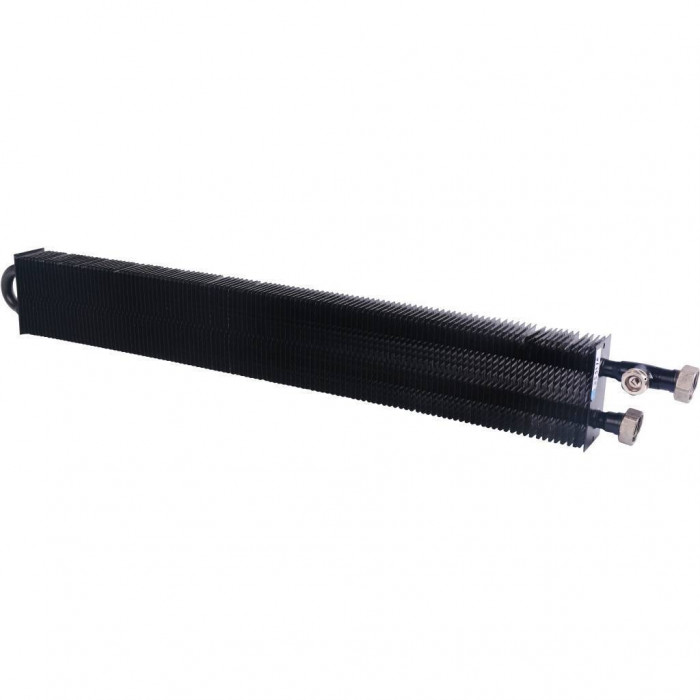

Теплообменник выполнен из круглой медной бесшовной трубы (или нескольких труб в зависимости от типоразмера конвектора), объединенной коллекторами, с оребрением из гофрированных алюминиевых пластин. К концам трубы припаяны латунные штуцеры с накидной гайкой G3/4” для соединения с запорно-регулирующей арматурой. На штуцере установлен малогабаритный воздуховыпускной кран с резьбой 3/8”.

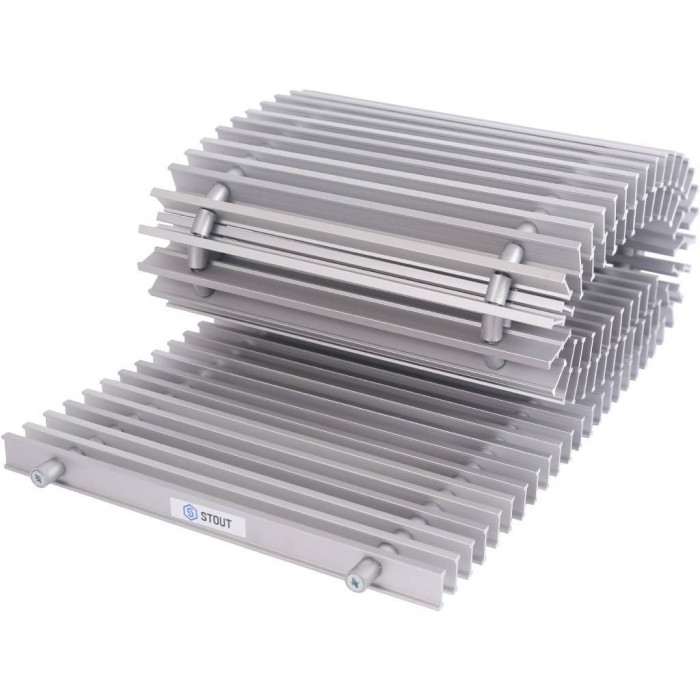

Декоративная решетка состоит из поперечных алюминиевых профилей, стянутых через втулки пружиной из нержавеющей стали. Такая конструкция позволяет сворачивать решетку в рулон при обслуживании элементов конвектора. Ширина профилей и расстояние между ними (9 мм) обеспечивают живое сечение решетки не менее 75%.
Установка и эксплуатация
Для предотвращения шума при перемещении и вибрации решетки по периметру рамки установлена полоска из пористой резины. Конвектор монтируется в канал внутри пола, выравнивается вровень с поверхностью пола с помощью регулировочных винтов и закрепляется штатными ножками.
Внутрипольный конвектор STOUT работает по принципу свободной конвекции. Воздух помещения опускается через часть решетки в продольный канал между стенкой корпуса и теплообменником, нагреваясь, выходит вверх через другую половину решетки. Такой принцип работы обеспечивает эффективное и равномерное распределение тепла в помещении.
