Внутрипольный конвектор STOUT для дома и квартиры
STOUT Конвектор внутрипольный SCN 80.190.1200 – это отопительный прибор, который можно встроить в пол. Он предназначен для систем водяного отопления жилых и общественных зданий. Конвектор можно устанавливать у витражного остекления, так что он не нарушает эстетику помещения и защищает от потоков холодного воздуха, которые могут идти от окна.
Основные характеристики и состав конвектора

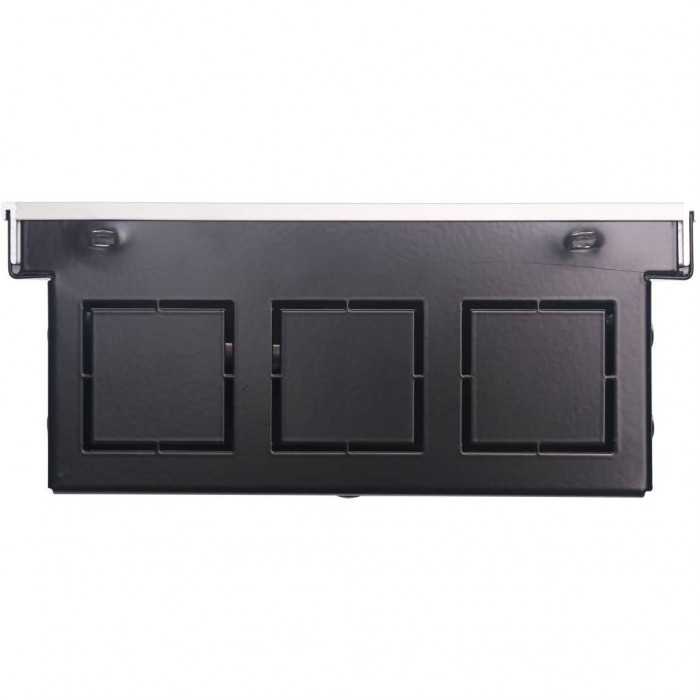

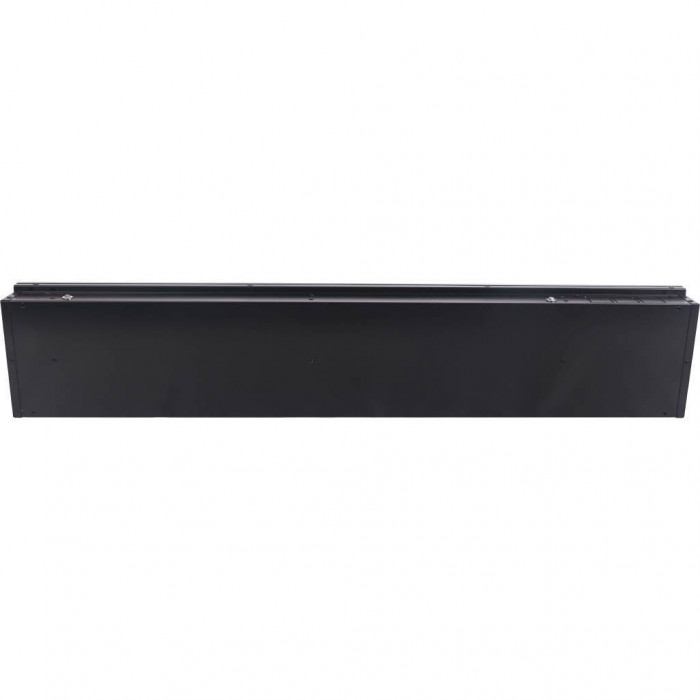

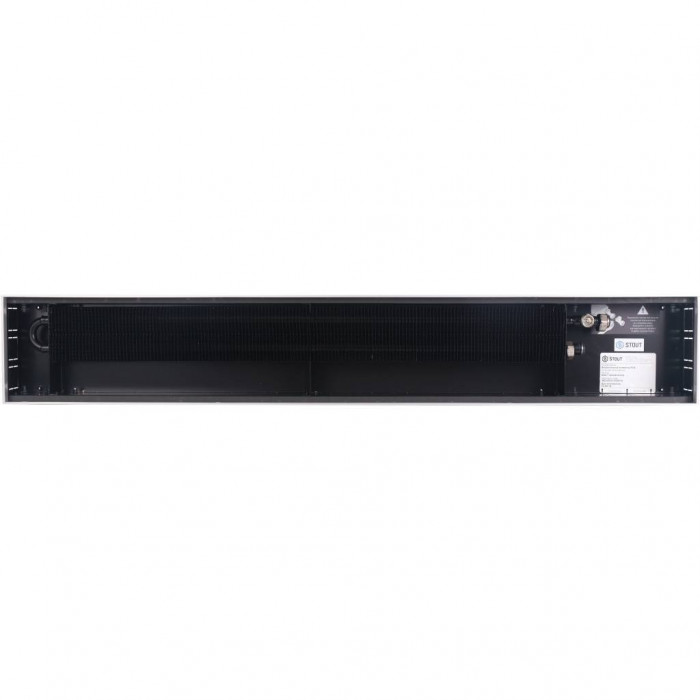

Этот конвектор состоит из корпуса, теплообменника, декоративной решетки и монтажного комплекта. Корпус выполнен из анодированного алюминия, окрашен в черный цвет и имеет глубину 80 мм. Специальная U-образная рамка на верхнем крае корпуса служит для установки декоративной решетки. В стенках корпуса предусмотрены отверстия для подключения к трубопроводам системы отопления, а подключение конвектора производится с правой стороны.

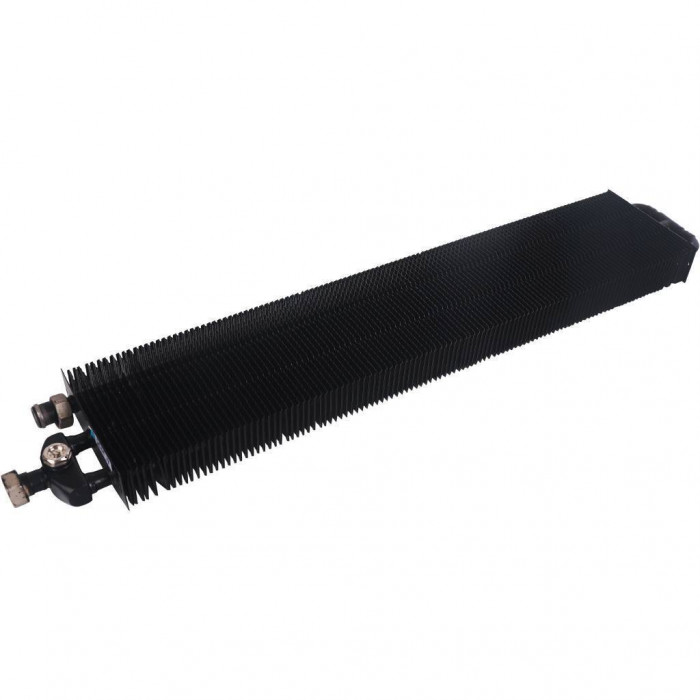

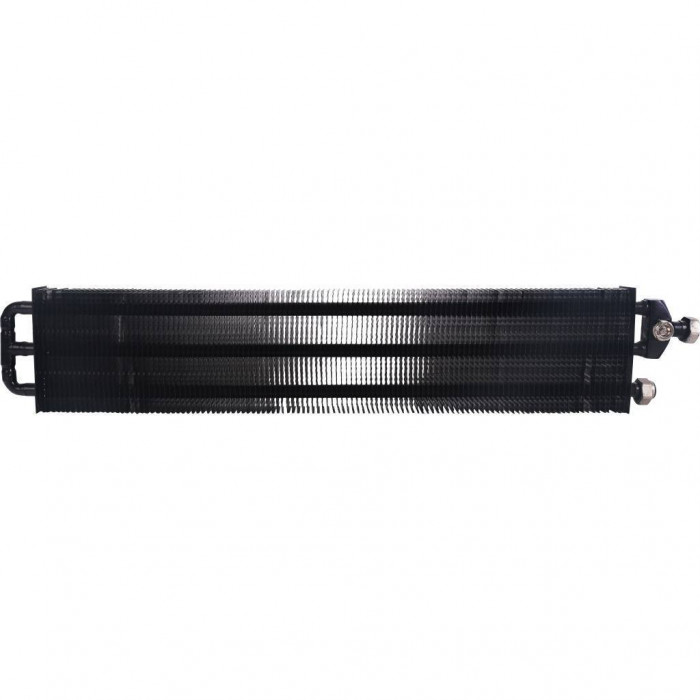

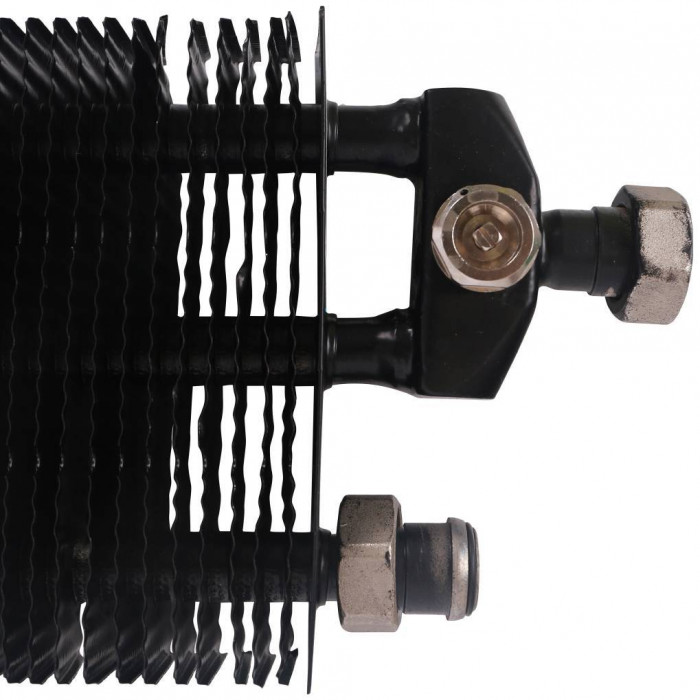

Теплообменник представлен круглой медной бесшовной трубой с оребрением из вертикально гофрированных алюминиевых пластин. В зависимости от типоразмера, теплообменник может состоять из нескольких таких труб, соединенных коллекторами. К концам труб припаяны латунные штуцеры с накидной гайкой G3/4" для соединения с запорно-регулирующей арматурой. На штуцере для подводки теплоносителя установлен малогабаритный воздуховыпускной кран с резьбой 3/8".
Принцип работы и дополнительные особенности

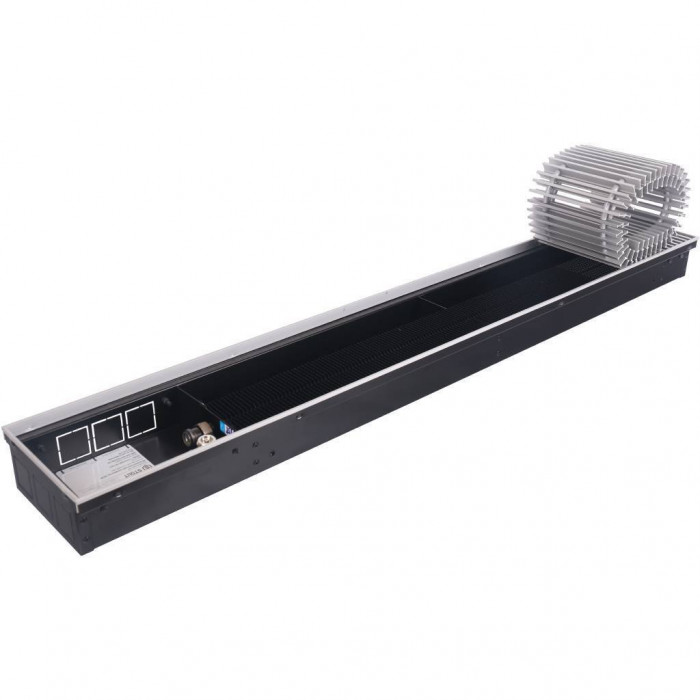

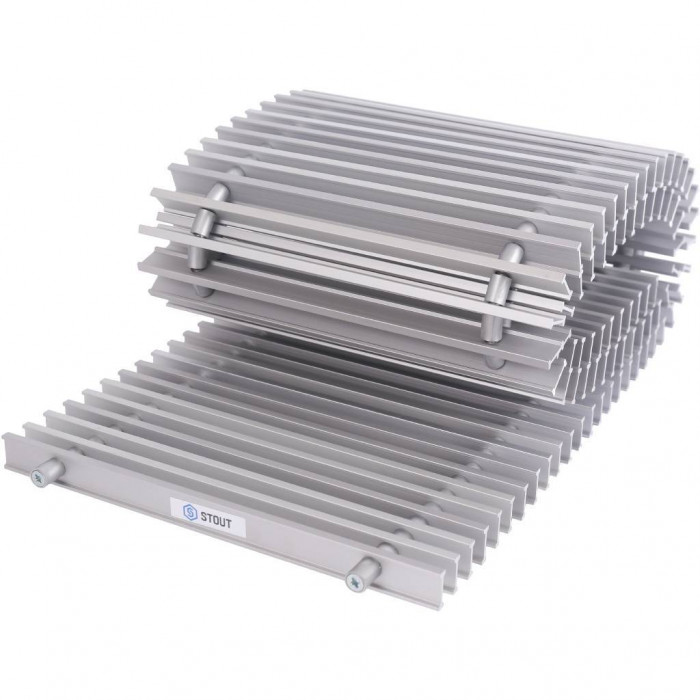

Декоративная решетка этого конвектора изготовлена из поперечных алюминиевых профилей, которые стянуты через втулки пружиной из нержавеющей стали. Такая конструкция позволяет сворачивать решетку в рулон для удобства обслуживания. Ширина профилей и расстояние между ними (9 мм) обеспечивают живое сечение решетки не менее 75% для свободного прохождения воздуха.

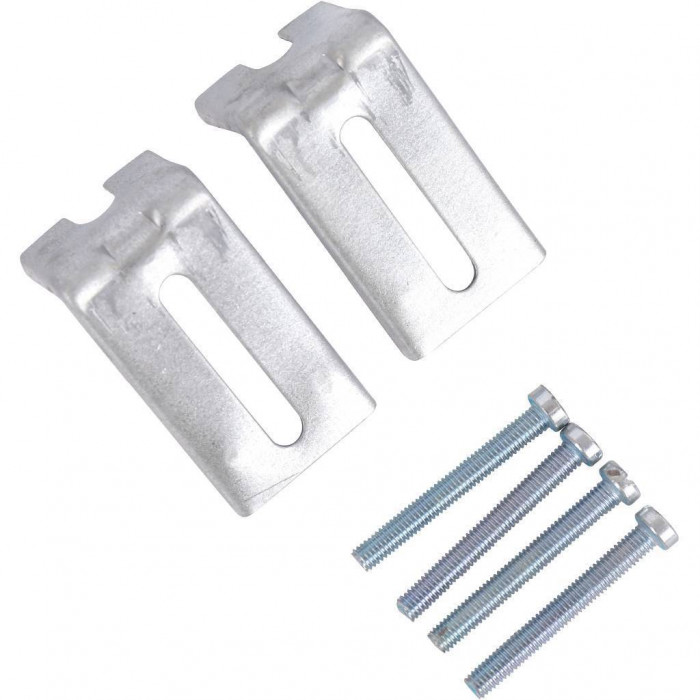

Чтобы избежать шума при перемещении и вибрации решетки, по периметру рамки приклеена полоска из пористой резины. Конвектор устанавливается в канал внутри пола и выравнивается вровень с поверхностью пола с помощью регулировочных винтов. Он закрепляется на месте штатными ножками.
Работает этот внутрипольный конвектор по принципу свободной конвекции: холодный воздух опускается через решетку в канал между корпусом и теплообменником, нагревается и поднимается снова через другую часть решетки. Максимальная температура теплоносителя составляет 130°C, что обеспечивает эффективное и равномерное отопление помещения.
