Конвекторы STOUT для вашего дома
Внутрипольный конвектор STOUT типа SCN - это отопительный прибор конвективного типа, который встраивается в пол и используется в системах водяного отопления для жилых и общественных зданий. Установка такого конвектора у витражного остекления позволяет сохранить эстетику помещения и защитить от потоков холодного воздуха.
Конструкция и материалы

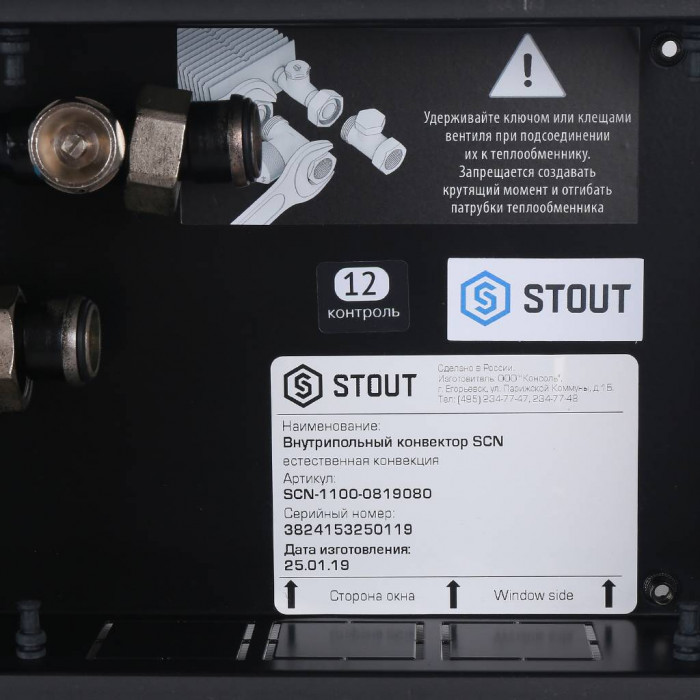

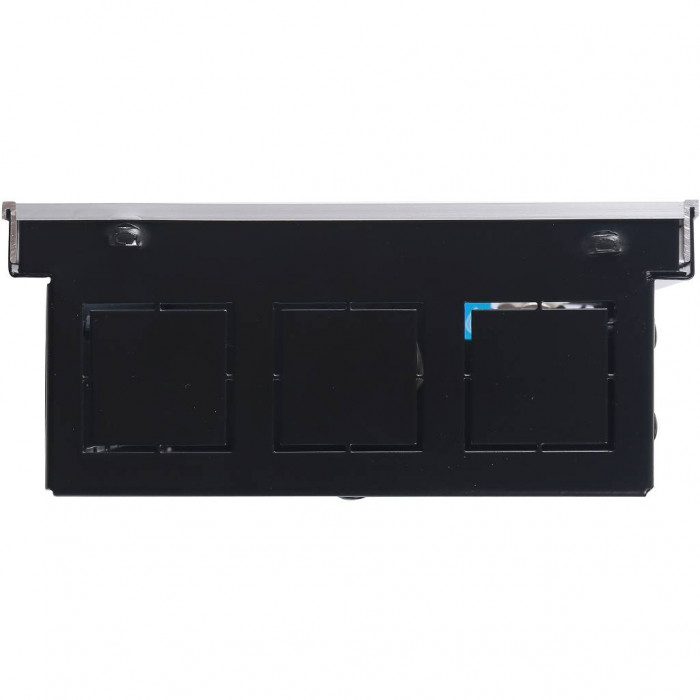

Конвектор STOUT состоит из нескольких основных компонентов: корпуса, теплообменника, декоративной решетки и монтажного комплекта. Корпус изготовлен из анодированного алюминия, отличается черным цветом и имеет глубину 80 мм, ширину 190 мм и длину 800 мм. Он покрыт черной порошковой эмалью для дополнительной защиты. По верхнему краю корпуса запрессована U-образная рамка для установки декоративной решетки. В стенках корпуса предусмотрены отверстия для подключения конвектора к трубопроводам системы отопления.

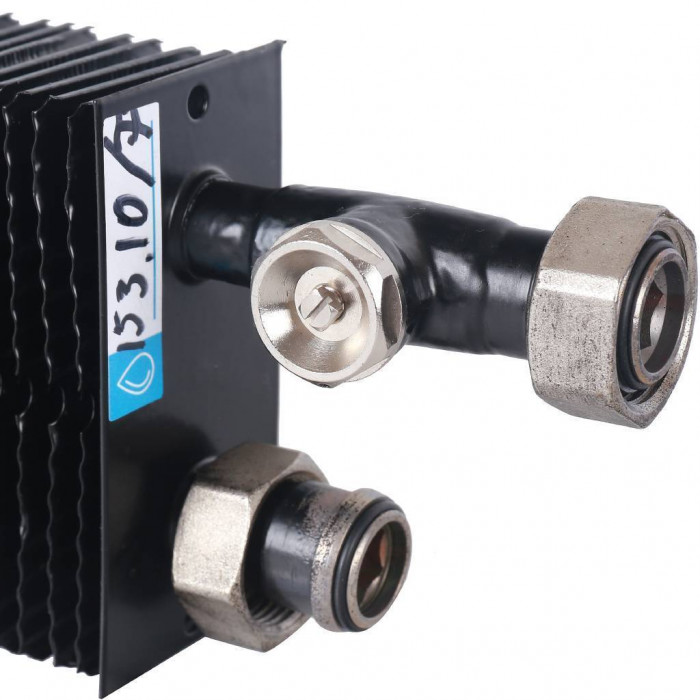

Теплообменник выполнен из медных бесшовных труб с алюминиевыми пластинами для оребрения. Эти материалы обеспечивают высокую эффективность теплообмена. К концам труб или к коллектору припаяны латунные штуцеры с накидной гайкой G3/4”, которые позволяют подключать теплообменник к запорно-регулирующей арматуре. Также на штуцере установлен малогабаритный воздуховыпускной кран с резьбой 3/8”.
Декоративная решетка и установка
Декоративная решетка конвектора состоит из поперечных алюминиевых профилей, которые соединены с помощью пружины из нержавеющей стали. Такая конструкция дает возможность сворачивать решетку в ролик при обслуживании и обеспечивает живое сечение не менее 75%. Для предотвращения шума и вибрации по периметру рамки установлена полоска из пористой резины.

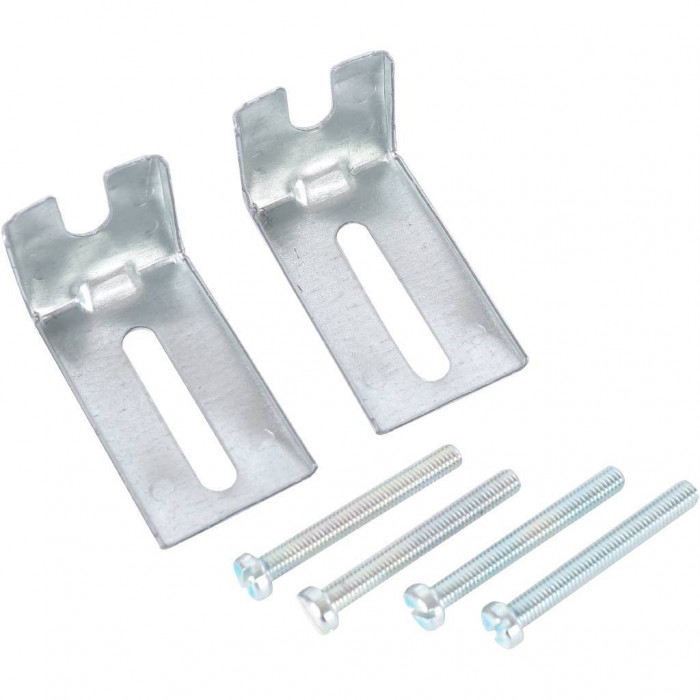

Для установки конвектор монтируется в канал внутри пола, выравнивается с поверхностью пола с помощью регулировочных винтов и закрепляется штатными ножками. Конвектор STOUT работает по принципу свободной конвекции: воздух помещения опускается через часть решетки в продольный канал между корпусом и теплообменником, где нагревается и выходит вверх через другую часть решетки. Максимальная температура теплоносителя может достигать 130°C.
