Что делает коллектор STOUT
Коллектор STOUT используется как часть системы быстрого монтажа. Он принимает теплоноситель от источника тепловой энергии и распределяет его между системами обогрева в здании. Коллектор помогает соединять другие элементы системы, такие как гидравлические разделители и насосные узлы. Разные модификации коллекторов позволяют создать различные конфигурации гидромодулей. Заводская готовность элементов обеспечивает быстрый и легкий монтаж.
Данный коллектор изготовлен итальянским брендом STOUT. Он предназначен для использования с водой и водным раствором гликолей до 30%. Средний срок службы устройства составляет 10 лет, а максимальное рабочее давление – 4 бар. Температурный диапазон рабочих сред составляет от +5 до +110 градусов Цельсия. Максимальная температура теплоносителя – 110 градусов Цельсия. Температура для транспортировки и хранения коллектора находится в диапазоне от -20 до +50 градусов Цельсия. Это устройство подходит для применения как в доме, так и в квартире.
Как устроен распределительный узел STOUT

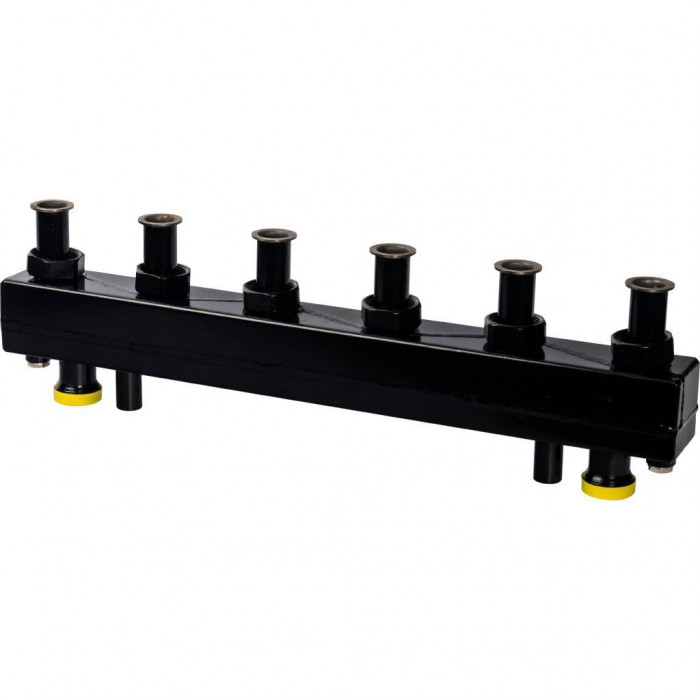

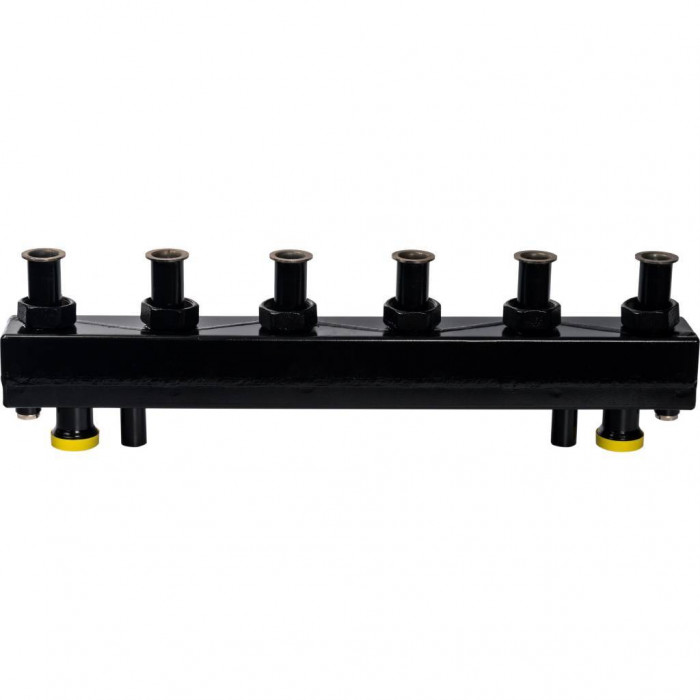

Распределительный узел STOUT представляет собой стальную трубу прямоугольного сечения. К этой трубе сверху и снизу приварены соосные парные патрубки: входные и выходные. Внутри трубы находятся фигурные перегородки, которые разграничивают прямой и обратный потоки теплоносителя и распределяют его между выходными патрубками. Зигзагообразная форма перегородок позволяет расположить патрубки вдоль одной оси коллектора. Стальной распределительный коллектор типа SDG-0018 имеет встроенный гидравлический разделитель и выходные патрубки, расположенные сверху. Он предназначен для пропорционального распределения тепловых потоков и обеспечения гидравлического разделения между первичным и вторичным контурами.

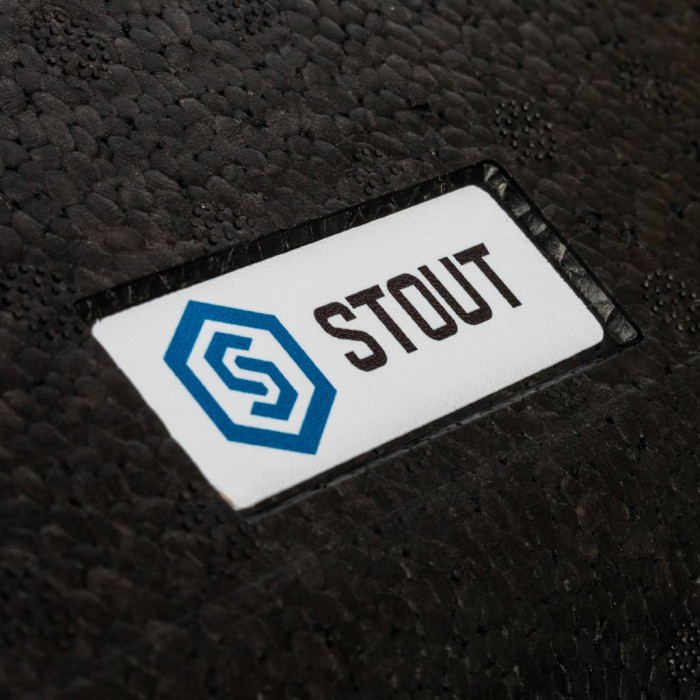

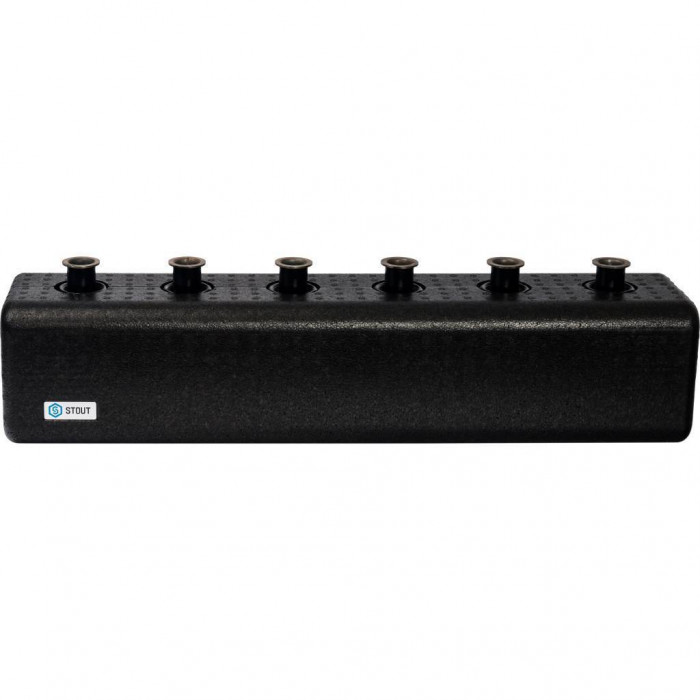

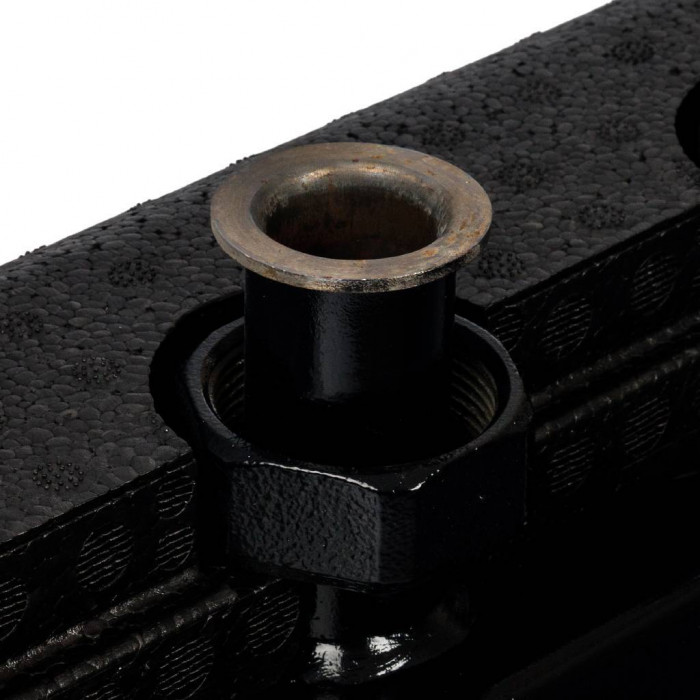

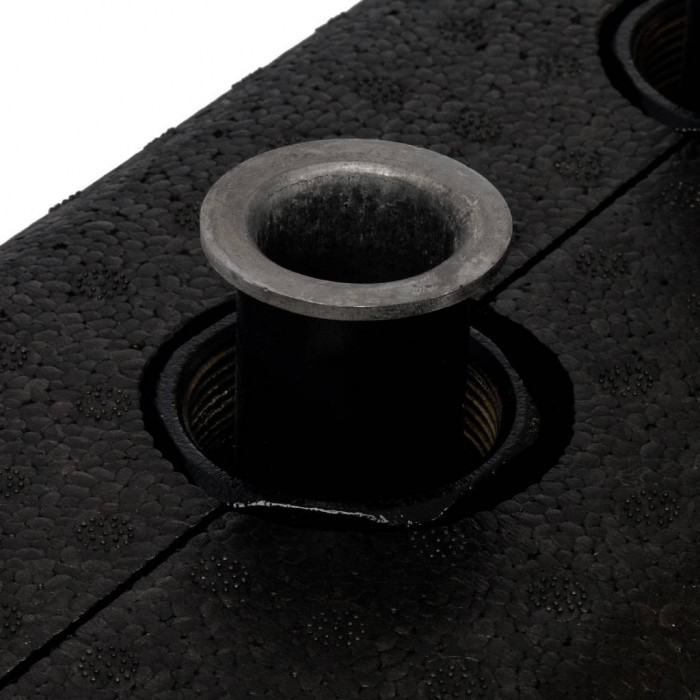

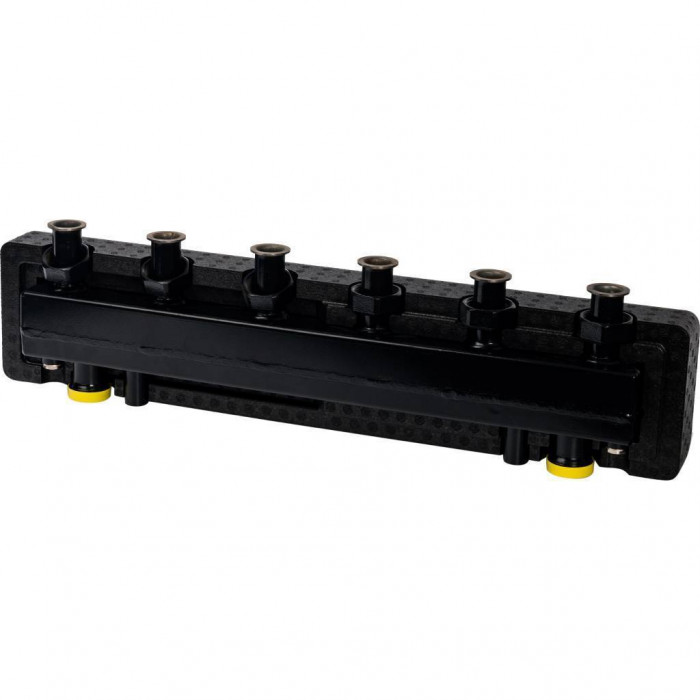

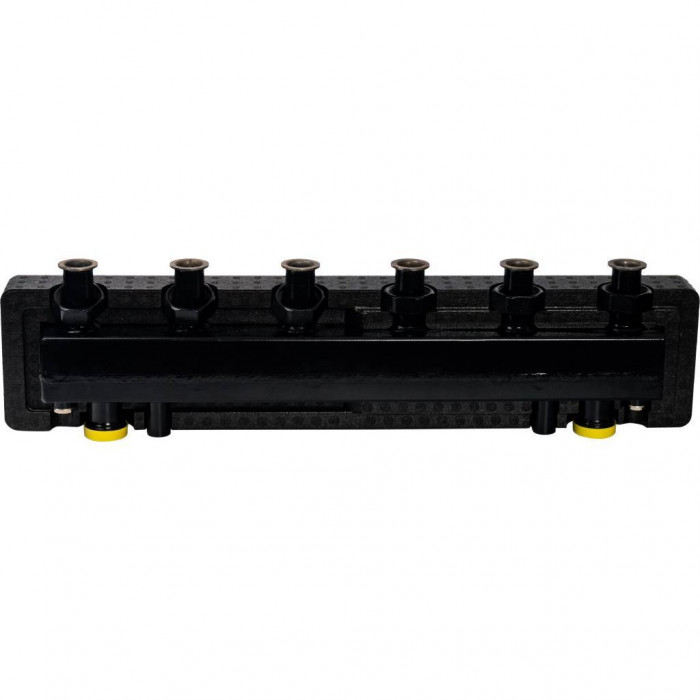

Коллектор сделан из стали и покрыт пенополиуретаном ЕРР для дополнительной защиты. Диаметр верхних присоединительных патрубков составляет 1 1/2" (ВР), а нижних — 1 1/2" (НР). Внутренняя и наружная резьбы патрубков выполнены по стандарту UNI ISO 228/1. Теплопроводность материала составляет 0,22 Вт/(м*К), что обеспечивает эффективную передачу тепла.
Процесс установки распределительного коллектора
Монтаж распределительного коллектора STOUT должен выполняться квалифицированными специалистами. Во время установки и эксплуатации коллектора необходимо соблюдать давление и температуру, указанные в техническом паспорте устройства. Коллектор крепится к стене с помощью штатных кронштейнов, которые входят в комплект поставки. Таким образом, установка и эксплуатация этого устройства становятся максимально простыми и надежными.
