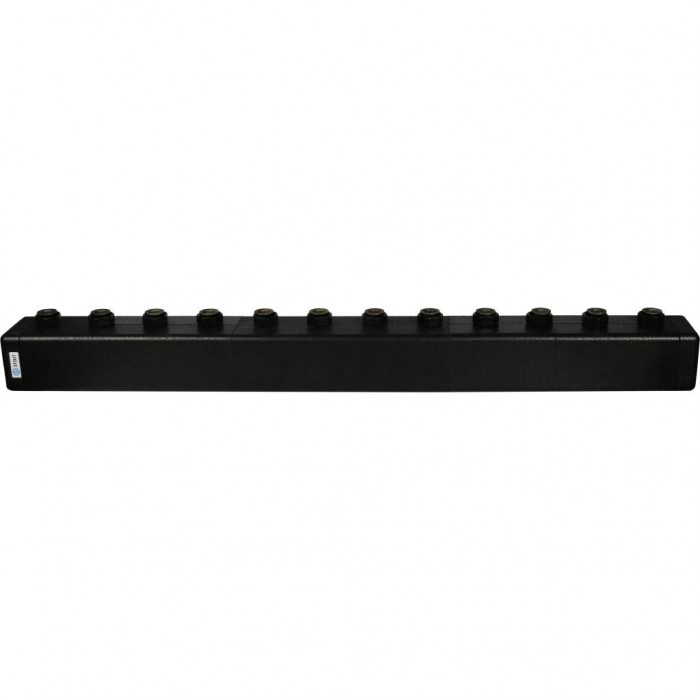

STOUT Стальной распред. коллектор 6 отопит. контуров, изоляция DN 25.
Назначение коллектора:
Распределительные коллекторы STOUT являются составляющим элементом групп быстрого
монтажа STOUT. Предназначены для приема теплоносителя от источника тепловой энергии и его
распределения между системами теплопотребления здания.
Коллекторы являются основой для соединения всех остальных элементов между собой:
гидравлического разделителя, насосных узлов и пр.
Модификации коллекторов позволяют компоновать гидромодули самой различной
конфигурации. Полная заводская готовность распределительных коллекторов и других элементов
обеспечивает быстрый и легкий монтаж системы.
Устройство:

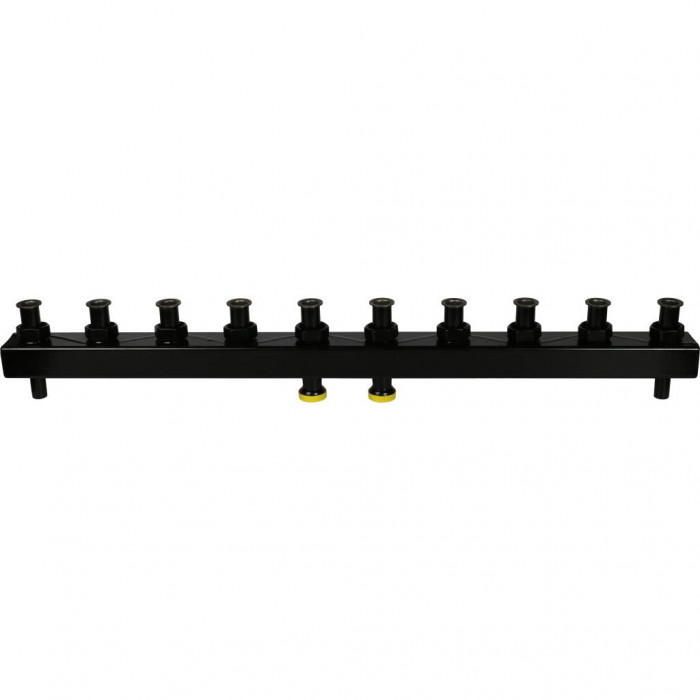

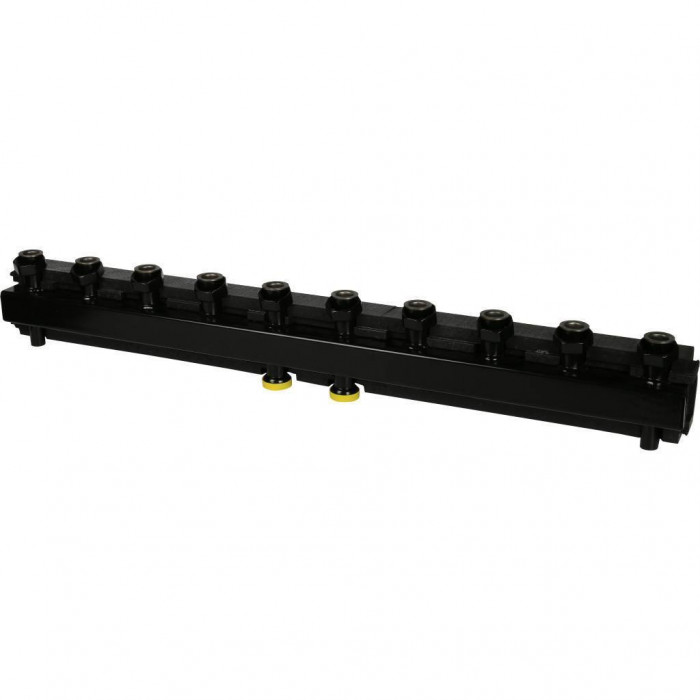

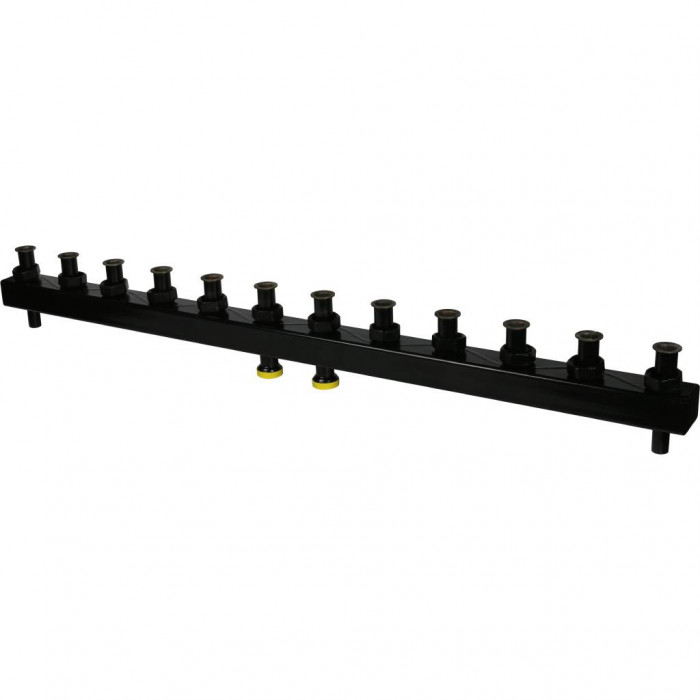

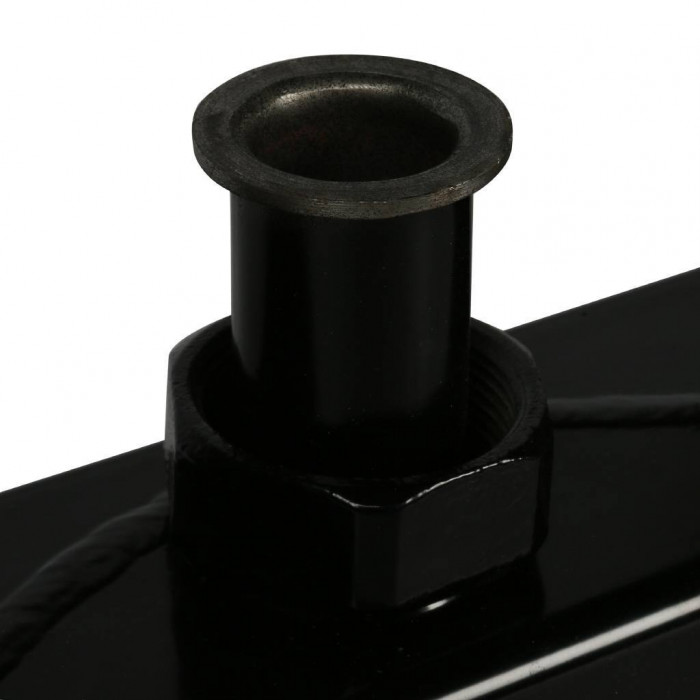

Распределительный коллектор STOUT представляет собой одну стальную коробчатую трубу
прямоугольного сечения, к которой снизу и сверху соосно приварены парные патрубки (входные и
выходные). Внутри трубы выполнены фигурные перегородки для разграничения прямого и
обратного потоков теплоносителя и организации распределения его между всеми выходными
патрубками коллектора. Зигзагообразная форма перегородок позволяет расположить патрубки
вдоль одной оси коллектора. Стальной распределительный коллектор тип SDG-0016 – с верхним
расположением выходных патрубков – предназначен для пропорционального распределения теплоносителя.
Монтаж:
Монтаж коллекторов в трубопроводной системе должен выполняться квалифицированными
специалистами.
Распределительные коллекторы STOUT должны эксплуатироваться при давлении и температуре,
изложенных в техническом паспорте.

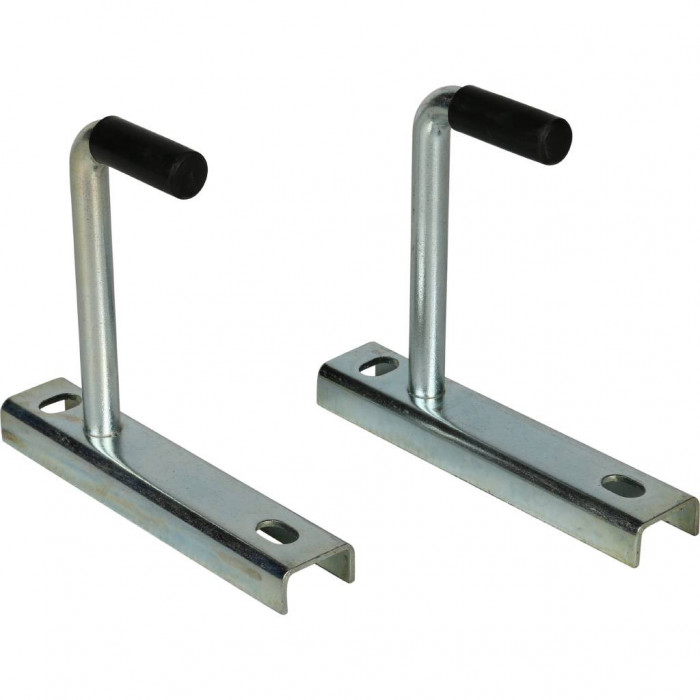

Распределительный коллектор крепится к стене с помощью штатных кронштейнов, входящих в его
комплект.
